Bisher hatten wir uns damit beschäftigt, welche Befehle uns C an die Hand gibt, um unsere Probleme zu lösen. Mittels des struct lernten wir die Möglichkeit kennen, wie man aus den einfachen Datentypen Strukturen bildet und diese für sich nutzt. In diesem Kapitel werden wir uns mit einigen Strukturen befassen und deren Vorzüge kennenlernen. Es wird sehr viel mit Zeigern gearbeitet, da diese dynamische Strukturen ermöglichen. Daher ist es sinnvoll, sich das Kapitel über Zeiger nochmals anzuschauen, sowie das Kapitel über Speicherbelegung und -freigabe. Bei den Beispielprogrammen sind die Strukturen in der Datei struktur.h enthalten, die Module in struktur.c ,welche am Ende des Kapitels heruntergeladen werden können.


dynamische Listen

Bisher hatte man das Problem bei Feldern, das man eine starre Größe hatte und somit waren.diese unflexibel. Wenn man nun eindimensionale Felder hatte, so konnte man sie auch als Listen auffassen, wo ein Feldelement nach dem anderen aufgereiht war, an einer Perlenkette sozusagen. Mit den folgenden Listentypen werden wir uns eine Basis für Algorithmen schaffen, die das Leben vereinfachen.


einfachverkettete Listen

Nun lernen wir eine Möglichkeit kennen, wie wir Listen erstellen können, die man in der Größe ändern kann. In der Regel benutzt man für einfachverkettete Listen folgende Struktur, in der wir Beispielweise eine Variable vom Typ double speichern wollen. Die Struktur nennen wir evListe , was an den Namen einer einfachverketteten Liste erinnern soll. Wie wir sehen ist das zweite Element in der Struktur ein Zeiger auf die Struktur selbst ist. Das funktioniert in dem Sinne, das von einem Element des Typs der Struktur auf ein zweites, oder sich selbst gezeigt werden kann. Der Name next ( engl. für nächster ) bezieht sich auf die Tatsache, das der Zeiger auf die nächste Struktur zeigt. Ich habe hier bewuß die englischen Bezeichnungen gewählt, da in der Regel in Fachbüchern und anderen Publikationen Zeiger auf Daten englisch gehalten sind.


Mit dieser Datenstruktur kann man nun elegant Datenelemente anordnen, löschen und einfügen. Schauen uns das Prinzip etwas näher an. In den folgenden Betrachtungen ist der Start der Liste mit einem S gekennzeichnet und das Ende mit einem E markiert.Das Ende werden wir in unseren Listen durch einen NULL-Zeiger realisieren, also einen Zeiger, der den Wert NULL (aus der Initialisierung) besitzt.  Wenn wir also eine leere Liste haben, so haben wir ein Startelement, was aber gleich wieder auf eine Endmarkierung ( = NULL ) verweist.

Haben wir nun eine Liste mit einem Eintrag, so zeigt das Startelement auf den ersten Wert. Durch den Zeiger auf das nächste Element, in der Struktur durch struct evListe *next , weißt dieses Element auf unsere Endmarkierung hin.

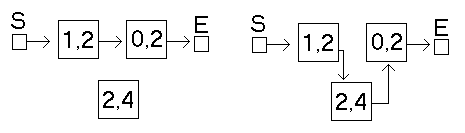

Der Vorteil dieser Konstruktion ist das Einfügen. Wollen wir nun ein neues Element in die Liste einfügen, so lassen wir den Zeiger des Vorgängers nun auf das neue Element zeigen und den Zeiger des neuen Elementes auf den Nachfolger. So schiebt man das Element quasi zwischen zwei Elemente, welche nun die Vorgänger, bzw. Nachfolger des neuen Elementes sind.

Schauen wir uns die neue Verkettung an, so sehen wir, das wir das alte Feld vergrößerten, in dem wir ein neues Element einschoben. Wie wir uns denken können, kann dies an beliebiger Stelle geschehen. Auf diese Weise kann man leicht Zahlenwerte aufsteigenderweise einordnen und erhält so eine vorsortierte Liste. Dazu jedoch später mehr.

Genauso einfach läßt sich dann ein Element entfernen. Man läßt den Zeiger des Vorgängers auf den Nachfolger des zu löschenden Elements zeigen und umgeht somit das zu löschende Element. Da das Element aber immer noch sich im Speicher befindet und wertvollen Speicherplatz verschwendet, sollte es nachher aus dem Speicher entfernt werden. ( z.B. mit free )

Wenden wir unsere Theorie einmal in der Praxis an und schreiben ein erstes Programm um eine Liste mit einem Element zu erzeugen. Zum testen, ob auch alles glatt lief, wollen wir es natürlich auch wieder auslesen und auf den Bildschirm schreiben. Wir erzeugen also einen Zeiger auf das Anfangselement unserer Liste. Da Zeiger generell uninitialisiert sind, sollten wir uns daran gewöhnen sie mit NULL zu initialisieren. Dies können wir später zum Abfragen der Liste benutzen. Da wir aber noch keinen Platz im Speicher reserviert haben, tun wir das nun mit malloc und schreiben dort den Wert unseres ersten Elements in der Liste, welches wir anschließend wieder ausgeben. Am Ende, geben wir den Speicher wieder frei mit free.


Mit zwei Listenelementen geht es analog zu obigem Verfahren.


Ansich ist es nun etwas umständlich jedesmal alle Elemente von Hand zu löschen. Wir schreiben also Module, mit deren Hilfe man in eine Liste Elemente schreiben und löschen kann. Damit wir uns Schreibarbeit sparen, benutzen wir eine Typendefinition für unseren neuen Typ und nennen sie EVL , wie einfachverkettete Liste.


Beschäftigen wir uns als erstes mit dem Einfügen. Hierbei gehen wir immer davon aus, das der Listenzeiger mit NULL initialisiert wurde. Wir belegen zuerst eine Speicherstelle mit einer Variablen unseres Typs EVL und setzen den Wert und lassen den Zeiger auf das Folgeglied auf den alten Listenstart zeigen. Schlug das Speicheranfordern fehl, so geben wir wieder den alten Listenstart zurück. Lief alles wie gewünscht, so geben wir den Zeiger des neuen Listenstarts an, an dem nun unser neuer Wert liegt.

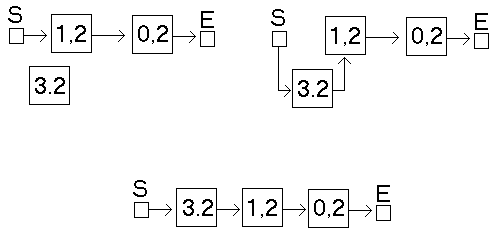

Wie wir sahen setzten wir am Anfang stets die neuen Listenelemente ein. Schematisch sieht das wie folgt aus.

Prinzipiell geht das Löschen auf die gleiche Art, nur das wir hier das Problem haben uns den Vorgänger zu merken. Wollen wir uns also nun eines Listenelementes entledigen, so funkioniert es nach dem bereits oben erwähnten Schema. Der Vorgänger zeigt auf den Nachfolger des zu löschenden Elements und danach wird der Speicher des Elements mittels free wieder freigegeben.

Beim löschen haben wir einige Sodnerfälle zu beachten. Was passiert, wenn Sonderfälle vorliegen ? Wie wir schon sahen, benötigen wir eine Hilfszeiger temp, der an den Listenelementen entlang geführt werden soll, einen Hilfszeiger davor , der auf das vorhergehende Listenelement zeigt und einen Index, in dem wir übergeben, das wievielte Element gelöscht werden soll. Doch zuerst sollten wir einige Sonderfälle abprüfen. Wenn der Listenzeiger noch keinen Eintrag enthält ist dessen Wert NULL und somit können wir nichts löschen. Wenn das Anfangselement gelöscht werden soll (Index = 0) , brauchen wir nur das Folgeelement zurückgeben und können den Speicher des Startelements gleich löschen. Wenn wir die Liste entlang gehen, um den betreffenden Index zu finden, so kann es passieren, das vor dem Index das Listenende erreicht wurde, also kein Listenelement unter dem gesuchten Index existiert. In dem Fall geben wir den Zeiger des Startelements zurück, ohne etwas an der Liste zu verändern. Wenn alles bis hierher glatt verlief, dann ist der Index auf 0 heruntergezählt worden und das Element unter dem Index ist gefunden, der Zeiger von temp verweist auf das Element und der Zeiger davor verweist auf dessen Vorgänger. Nun lassen wir den Zeiger des Vorgängers auf den Nachfolger des zu löschenden Listenelementes zeigen und geben danach dessen Speicher frei. Somit ist das Element aus der Liste entfernt und aus dem Speicher gelöscht.


Damit wir ein wenig mit unseren Listen experimentieren können, wollen wir sie natürlich auch anzeigen lassen. Dazu schreiben wir ein Programm welches die Listenelemente nacheinander ausgibt.Dazu schreiben wir folgende kleine Routine, welche am Anfang prüft, ob Elemente vorhanden sind. Wenn ja, so werden sie nacheinander ausgegeben. Nach jedem Ausgeben eines Elementes wird der Zeiger auf den Nachfolger gesetzt, bis dieser NULL ist und somit unsere Abbruchbedingung erreicht ist.


Unsere Liste testen wir sofort aus, indem wir ein kleines Testprogramm schreiben. Hier werden die Module in struktur.c und die Definitionen und Prototypen in struktur.h . Diese Dateien kann man natürlich auch herunterladen.


Wie wir sehen, werden alle neuen Elemente am Kopf der Liste angehängt.


mehrfach verkettete Listen

Einfachverkettete Listen haben den Nachteil, man kann schwer an ein Vorgängerelement gelangen. Um dieser Miesere zu entgehen, jedesmal die Liste neu abzuwandern, um ein bestimmtes Vorgängerelement zu finden, erweitern wir unsere einfachverketteten Listen um einen Zeiger auf den Vorgänger. Der Bezeichner previous ( engl. für davor ) soll andeuten, das dieser auf den Vorgänger zeigt und next , wie zuvor, auf den Nachfolger.


Wie zuvor werden wir diese Struktur einen eigenen Typennamen geben. Wir nennen sie MVL , für mehrfachverkettete Liste.


Mit dieser Struktur kann man nun den entscheidenden Vorteil gegenüber einfach verketteten leicht erkennen. Von einem Element kann man nun ohne Probleme zum Vorgänger und Nachfolger gehen und wir müssennicht mehr die komplette Liste von vorne durchkämmen.

Das löschen und einfügen erfolgt hier analog zu dem Verfahren bei einfachverketteten Listen. Es werden die Zeiger von Vorgänger und Nachfolger geändert.


Stack

Wie ein Stack arbeitet haben wir schon im Kapitel über Rekursion kennengelernt. Nun wollen wir einen Stack selber programmieren. Bei einem Stack können wir jeweils nur das oberste, hier das erste Element, auf den Stack packen (push) und entfernen (pop), wobei das entfernen dem lesen gleichkommt, bzw. den gespeicherten Wert ausgibt. Wenn der Stack leer ist, bekommen ist der Zeiger auf die Liste NULL. Der Stack ist von der Speicherart her ein sogenannter LIFO-Typ ( Last-In-First-Out ) , was auf deutsch soviel heißt wie: Was als letztes reingesteckt wurde, bekommt man auch als erstes heraus.

Im Prinzip können wir einen Stack mit den Mitteln realisieren, die wir schon bei den einfachverketteten Listen angewendet hatten. Das Modul zum Daten anhängen können wir unverändert lassen und ebenso das Modul zum löschen eines Elements, wir brauchen eh nur das 0-te (also das oberste) Element zu löschen. Wir modifizieren also nur leicht das Modul zum ausgeben, da wir jeweils nur einen Wert, den obersten, auslesen wollen.Unsere Module sehen also wie folgt aus.


Diese Module probieren wir mit einem Testprogramm aus und lassen uns den erzeugten Stack anzeigen. Wir sehen die Werte vom obersten, dem zuletzt eingegebenen, zum untersten, dem zuerst eingegebenen, Wert hin sortiert.


Zur Übung kann man sich überlegen, wie ein Stack für Zeichen aussehen müßte. Bei Annäherungsschwierigkeiten an das Thema, sollte man versuchen Schritt für Schritt nachzuvollziehen, welche Werte gerade auf dem Stack in welcher Reihenfolge liegen. Eventuell ist es hilfreich, das Kapitel zum Thema Rekursion sich noch einmal anzuschauen.


Queue

Eine Queue, oder auch Schlange genannt, ist von der Struktur ähnlich dem Stack, nur mit dem Unterschied, das der Speicher vom Typ her ein FIFO ( First In - First Out ) ist, was bedeutet, das die Daten die als erstes hineingehen, als erste herauskommen. Ähnlich arbeiten auch Pufferspeicher im Computer, die die Daten in der gleichen Reihenfolge wieder ausgeben, in der sie empfangen wurden.

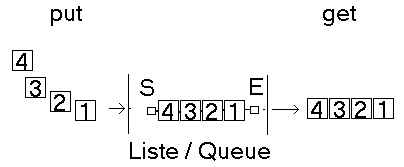

Wir benutzen wieder unsere Listen, um eine Queue zu erzeugen. Bei einer Queue sind wieder zwei Worte im generellen Gebrauch, einmal für das Schreiben (put) und das Lesen (get).Das Schreiben in die Queue werden wir wieder über die bereits benutzte Funktion der einfachverketteten Listen realisieren ( EvlEinsetzen ). Zum Lesen müssen wir jedoch ans Ende der Liste und die Daten von dort ausgeben und anschließend löschen. Beide Funktionen können wie folgt realisiert werden.Ist die Liste leer, so wird NULL zurückgegeben, bzw. keine Daten auf dem Bildschirm.


Die Get-Funktion könnte man noch beschleunigen und eleganter schreiben, indem man einen festen Zeiger auf das Ende der Queue hat. Schreiben wir nun ein Testprogramm um zu sehen, ob auch die Daten in der Reihenfolge gelesen werden, in der sie hineingeschrieben wurden. Im folgenden Beispiel werden nacheinander die Daten 1, 2, 3 und 4 in die Queue gesetzt (put) und danach werden die Daten aus der Queue geholt (get) und ausgegeben.

Wie wir sehen können, werden die Zahlen in exakt der Reihenfolge ausgegeben, in der sie auch eingegeben werden.


Bäume

Die bisherigen Strukturen basierten auf eindimensionalen Feldern. Nun werden wir uns mit Strukturen befassen, die in die Tiefe gehen; mit sogenannten Bäumen. Der Nachteil bei bisherigen Verfahren war, das man sich immer nur nach vorne und hinten entlang einer Liste bewegen konnte. Das Thema Bäume ist aber so komplex, das man Bücher füllen könnte, daher soll es nur dazu dienen einen kleinen Vorgeschmack auf das Thema zu bekommen. Im folgenden wird auch auf komplexe Beweise verzichtet.

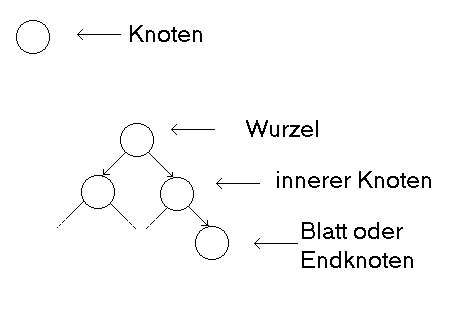

Knoten bezeichnen wir in der Regel allgemein einzelne Elemente eines Baumes, die Daten enthalten, sie werden auch als Schlüssel bezeichnet.. Dazu gibt es einige spezielle Arten von Knoten. Der Knoten, an dem der ganze Baum hängt, wird als Wurzel oder Wurzelknoten bezeichnet. Verbindungen zwischen Knoten nennt man Pfade. Die Knoten, zu denen Pfade hinführen und wieder welche wegführen nennt man innere Knoten, da sie in den Baum eingebettet sind. Die Knoten, die ganz unten hängen und von denen keine neuen Pfade wegführen, nennt man Blätter oder Endknoten. Bäume sind also Konstrukte, bei denen jeder Knoten eine Folge von Nachfolgeknoten haben kann.


binäre Bäume

Binäre Bäume sind Bäume, bei denen jeder Knoten maximal 2 Nachfolger hat. Diese werden in der Regel als rechter und linker Nachfolger (auch Tochter oder Sohn genannt) bezeichnet. Wenn wir nun eine Struktur für einen Knoten eines binären Baumes (BKnoten) bilden, so enthält er einmal den Schlüssel (key), der die Daten des Knoten enthält und zwei Zeiger auf den rechten und linken Nachfolger, welche mit l (links) und r (rechts) gekennzeichnet sind.


Das ist die geläufigste Variante. Zusätzlich gibt es eine Variante, die den übergeoredneten Knoten durch einen Zeiger p (parent) verwaltet. Diese Variante ist sehr hilfreich, wenn man mit Modulen arbeitet, wo beispielsweise Knoten mit übergeordneten Knoten vertauscht werden sollen. Diese Variante wird auch in unserer Headerdatei struktur.h verwendet.


Zur einfacheren Handhabe werden wir noch eine Typendefinition durchführen um so unseren neuen Typ Knoten zu definieren. Wie zuvor werden wir NULL als Abbruchbedingung festlegen, als sogenannten Terminator.


In einem binären Baum hat jeder Knoten einen Vorgänger, bis auf den Wurzelknoten. Einen Baum kann man in Ebenen einteilen. Ebene 0 ist der Wurzelknoten, Ebene 1 sind die Nachfolger des Wurzelknoten, Ebene 2 sind die Nachfolger aller Knoten von Ebene 1 und so weiter. Natürlich will man nun die Möglichkeit habe alle Knoten eines Baumes einmal zu besuchen. In der Informatik nennt man das traversieren. Mit der Baumstruktur ist das sehr einfach.


Sieht nicht viel aus. Was macht das Modul nun ? Ist der besuchte Knoten NULL , so ist es das Modul von einem Blatt aufgerufen worden und geht zurück zum aufrufenden Knoten. Dieses Prinzip beruht auf der sogenannten Tiefensuche, d.h. es wird solange es geht in den tiefsten Ebenen nachgeschaut. Das vorgestellte Modul bereist, solange es geht, alle linksseitigen Tochterknoten und danach die rechtsseitigen. Dadurch geht dieses Modul sehr schnell in die Tiefe des Baumes. Nachdem nun das Aufrufen des linksseitigen Knoten beendet ist, wird der rechtsseitige aufgerufen. An dieser Stelle befindet sich das Modul sozusagen am untersten linksseitigen Blatt des Baumes.

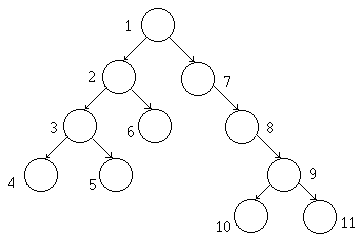

Es wurden hier die Reihenfolge der Besuche einmal aufgezeichnet. Der erste Übergabeparameter ist hier die Wurzel und hat natürlich die Numemr 1. Die Folgenummern verdeutlichen hier, wie die Tiefensuche verläuft. Dieses Prinzip werden wir etwas abgewandelt bei Bäumen verwenden, die wir automatisch vorsortieren.

Ein binärer Baum heißt voll, wenn alle Ebenen, bis auf die letzte, gefüllt sind, d.h. die letzte Ebene kann auch leer sein. Wenn wir also unseren Baum in der oberen Grafik betrachten, so ist er voll. Ein binärer Baum heißt komplett, wenn er linksbündig voll ist, das heißt auf der unteren Ebene alle linksbündigen Knoten besetzt sind. Der obere Baum ist also ein voller, aber kein kompletter Baum. Sehen wir uns einmal einen kompletten Baum an.

Ebene 0 ist voll, Ebene 1 ist voll und Ebene 2 ist linksbündig voll. Damit ist dieser Baum ein kompletter Baum. Wie wir schon erwähnten, werden Bäume zur Datenrepresentation benutz, d.h. jeder Knoten enthält einen Datensatz. Im Folgenden werden wir als Daten Zeichen in den Knoten benutzen. In der Regel werden Bäume durch die bereits kennengelernte Datenstruktur dargestellt. Komplette Bäume haben den Vorteil, das man sie relativ einfach in Form einer Liste, bzw. einem Feld darstellen kann.

Wir nennen das Feld F und die Indizes des Feldes i . Wie man am Baum sieht, sind die Nachfolger von Knoten 1 die Knoten 2 und 3 , von Knoten 2 ist der Nachfolger der Knoten 4 (und so es ihn geben würde Knoten 5). Es wird erst eine Ebene aufgefüllt, bevor ein Element in der nächsten Ebene angehängt wird. Dazu überprüft der oberste Knoten, ob rechts und links noch Knoten existieren, wenn nicht, so wird der neue Knoten eingefügt. Ansonsten wird die Abfrage im linken und rechten Tochterknoten fortgeführt.

Dabei gelten folgende Regeln, die einem sehr elegant die einzelnen Elemente einer Liste einem eindeutigen Knoten zuordnen lassen.


Der Vorgänger wird hier durch eine ganzzahlige Division ermittelt. ( 1/2 = 0 ; 2/2 = 1 ;  3/2 = 1 ; 4/2 = 2 ; u.s.w. ). Bei 0 gehen wir davon aus, das es keinen Vorgänger gibt. Kommen wir nun noch einmal auf das Modul zurück, welches den Baum traversierte, das heißt, das jeden Knoten einmal besuchte. Dort hatten wir eine sogenannte Tiefensuche. Wollen wir nun eine Breitensuche ermöglichen, also ein Besuchsschema, welches solange es geht in den höchsten Ebenen bleibt. Dies ist relativ einfach mit einer Liste zu realisieren. Haben wir den Baum in eine Liste umgewandelt, so können wir mit foglendem Modul eine Breitensuche durchführen.

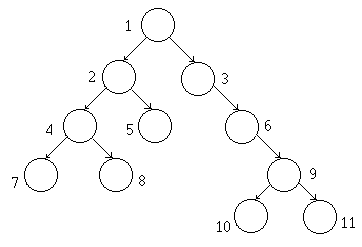

Durch den Listenaufbau ist es sozusagen schon vorgegeben, das man nur noch die Liste ablaufen muß. Die einzige Vorbedingung ist, das der Baum als kompletter Baum vorliegt. Wie folgt wird der Baum dann durchsucht. Die Zahlen geben die Besuchsreihenfolge wieder.

Moment, wird einer treffend sagen, der abgebildete Baum ist doch nicht komplett, wie geht man denn bei solchen vor ? Im Prinzip wird er als kompletter Baum abgebildet, wobei den Werten der eigentlich nicht vorhandenen Knoten eine definierter Wert, z.B. NULL , zugewiesen wird. Dadurch hätten wir den oberen, nicht kompletten Baum als den unteren Abgebildet, wobei die farblich markierten den Schlüssel NULL besitzen, in unseren Sinne also nicht existieren. Ein Nachteil ist hierbei offensichtlich: die Liste wird umso länger, je mehr Löcher es gibt.

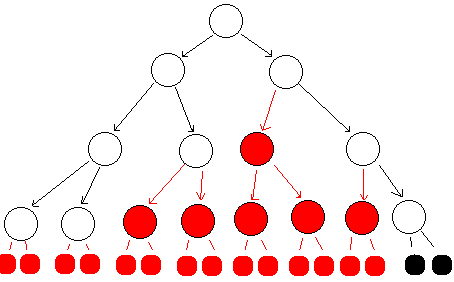

Die rot markierten Pfade und Knoten sind die Löcher und haben als Wert mit NULL , die schwarzen Elemente sind die Nutzdaten des Ursprungsbaumes. Wie man sieht, ist eine daraus enstandene Liste um einiges größer, als der Ursprungsbaum an sich groß ist. Auch so kann man wertvollen Speicher vergeuden :-)


Heap

Der Begriff des Heaps ist im Bereich der Datenstrukturen etwas anderes als der Heap, den Programmierer kennen. Dort ist ein Heap ein Speicherbereich, den der Programmierer anfordern kann (z.B. mit malloc). Bei den Datenstrukturen ist ein Heap, oder auch Halde genannt, eine Reihung, d.h. eine Liste, in der kein Knoten einen größeren Schlüssel als der Vorgänger hat. Bei dem Vergleich zu den Vorgängern wird sich immer auf die Baumstruktur berufen. Daher ist eine Halde in diesem Sinn immer vorsortiert, muß es in der Liste aber nicht sein. Würden wir im Beispielbaum die Elemente der Indizes 2 und 3 vertauschen, würden wir einen Heap erzeugt haben, aber keine vorsortierte Liste.


kein Heap

Heap

Vergleichen wir beide oberen Bäume, ob die Heapbedingung erfüllt ist. Auf der linken Seite wird die Heapbedingung nicht erfüllt, da e < t ist ( Knoten 2 < Knoten 4 ). Vertauschen wir diese beiden, so ist die Heapbedingung erfüllt und wir erhalten den Baum auf der rechten Seite. Wie man sieht, kann man einen Baum in eine Halde überführen, in dem man solange einen Vorgänger mit seinem Nachfolger vertauscht, solange dieser die Heapbedingung verletzen.


die Datei struktur.h und struktur.c

In den Beispielprogrammen wurde eine Headerdatei struktur.h eingebunden, die alle besprochenen Beispielstrukturen enthält. Wie das einbinden erfolgt, kann man im Kapitel über den Precompiler nochmals nachlesen.In der Datei struktur.c enthält die Module zu den entsprechenden Datentypen.
